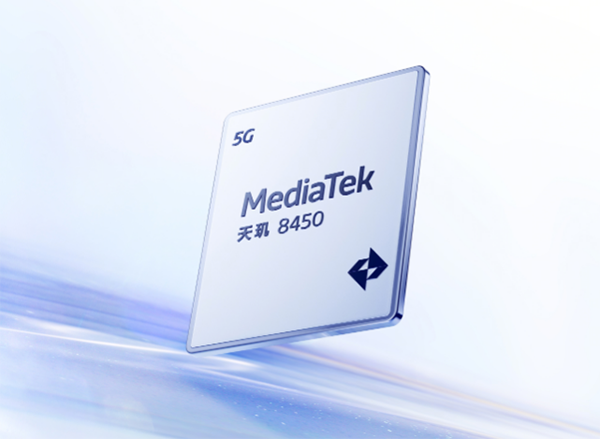

在最近发布的一些中端机型中，有一部分机型搭载的是这个天玑8450芯片处理器，估计有的人对于这个处理器还是不太了解，不知道它的具体参数规格了，针对这个问题，下面带大家来看看相关的参数与架构了。

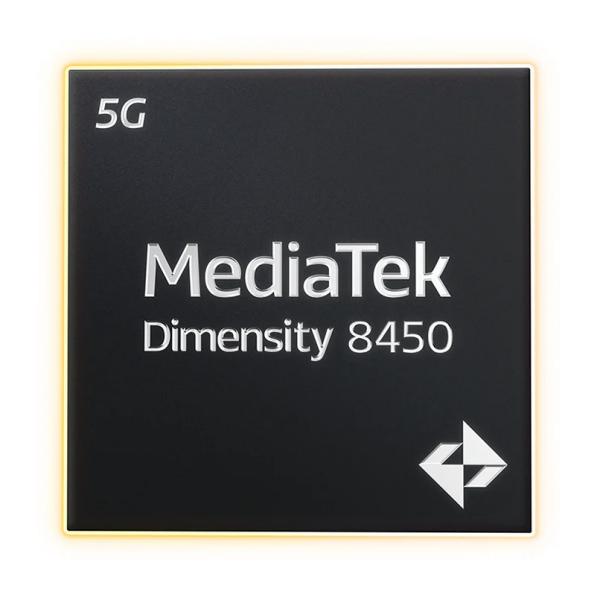

天玑8450参数和架构：

工艺：台积电第二代4纳米工艺

CPU：8个ARM Cortex-A725核心（1×3.25GHz 1MB L2缓存 + 3×3.0GHz 512KB L2缓存 + 4×2.1GHz 256KB L2缓存），6MB L3缓存+5MB系统缓存

GPU：Arm Mali-G720 MC7

AI：联发科NPU 880（生成式AI，代理AI引擎）

显示：支持WQHD+分辨率，最高144Hz刷新率，双屏支持

摄像头：支持最高320MP传感器，Imagiq 1080 ISP，具备传感器内变焦功能（四相位检测去马赛克）

连接性：5G Sub-6GHz调制解调器，3CC载波聚合，最高5.17Gbps下载速率，Wi-Fi6E（2T2R），蓝牙5.4

内存：支持最高8533Mbps的LPDDR5X内存

存储：支持UFS4.0 + MCQ

视频：支持4K60 HDR（HLG）视频拍摄，双电子防抖

功耗：UltraSave3.0+能效技术

相比天玑8400，L3缓存从4MB增至6MB，系统缓存提升至5MB，多核性能理论提升41%，能效优化44%。GPU继续沿用Mali-G720 MC7（1300MHz），但通过联发科自研星光引擎（StarSpeed Engine），实现了动态帧率调节和触控延迟优化，官方称游戏场景功耗降低42%。

天玑8450的游戏性能提升主要得益于其搭载的星光引擎（StarSpeed Engine），能够进一步提升实际游戏体验。

与前代天玑芯片相比，天玑8450的另一项改进是加入了省电功能：联发科UltraSave 3.0+，其5G能效相比天玑8400有所提升。

可以说中，天玑8450并非“大换代”产品，而是通过AI、能效等细分场景的优化巩固中高端市场竞争力，面对高通骁龙7+ Gen3和三星Exynos 1480的竞争，联发科选择以“精准升级”换取成本与性能平衡。
