就在前两天，联发科发布了这个新款的天玑7100移动端处理器了，这个处理器看名字定位并不高，不过对于这个处理器，很多人想知道它的参数架构上怎么样，下面就带大家来看看具体的介绍吧。

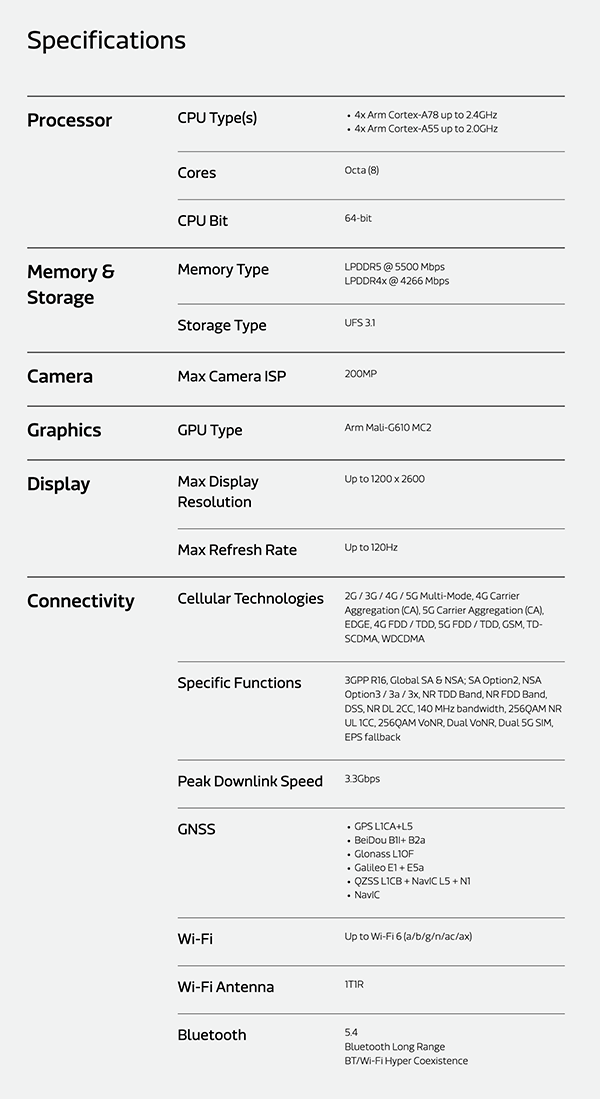

天玑7100参数和架构：

制程：积电6nm，应用程序能效提升5%、多媒体播放能效提升16%；

CPU：4×2.4GHz Cortex-A78+4×2.0GHz Cortex-A55；

GPU：Mali-G610 MC2，游戏速度提升8%；

内存和闪存：最高5500Mbps内存LPDDR5，UFS3.1闪存；

连接性：5G峰值下行速度3.3Gbps（调制解调器节能23%），支持Wi-Fi6，蓝牙5.4（超远距离蓝牙），双频GPS，双频北斗；

ISP：支持200MP，FD性能提升6倍，10倍自动对焦检测区域。

天玑7100具有高能效的优点，应用程序功耗节省可达5%，调制解调器功耗节省可达23%，多媒体播放功耗节省可达16%

作为对比，天玑7300采用台积电4nm制程，具体规格：

CPU 4*2.5GHz A78+4*2.0GHz A55；GPU Mali-G615 MC2；AI处理器APU 655。

外围支持方面：LPDDR4x、LPDDR5内存和UFS 3.1闪存。

支持WFHD+屏幕分辨率、 Wi-Fi 6E、蓝牙5.4等。

由此可见，两者虽然工艺制程不同，但CPU规格几乎相同，就是GPU由G615 MC2换成了G610 MC2。

这么看，这个天玑7100的CPU性能应该与天玑7300处于同一个水平，整性能的性能弱于后者。
