天玑6080是几纳米工艺

九锋网

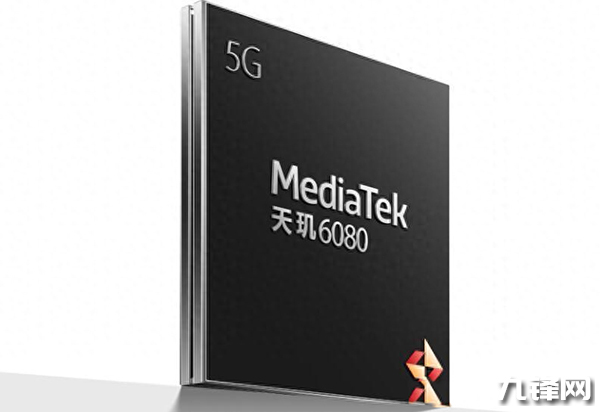

最近的红米Note13的发布,让很多人关注到了这个天玑6080处理器了,不过有的人也是第一次看到这个处理器了,这是联发科重新命名的一款处理器了,因此很多人也是感觉比较陌生的,那这个处理器采用的是几纳米工艺呢,下面玉带大家来详细了解一下了。

天玑6080是几纳米工艺

答案:6纳米工艺,这个处理器采用的是台积电的6纳米工艺,目前属于低端级别的性能水平,安兔兔V9跑分是39万。

在具体的规格上,这个天玑6080是台积电6nm工艺制程,采用的是2+6的八核心架构,包括2颗2.4GHz的Cortex-A76大核与6颗2.0GHz的Cortex-A55小核,集成Mali-G57 MC2 GPU。最高支持2*16bit的LPDDR4X内存,UFS 2.2闪存,集成5G基带,支持蓝牙5.1和WIFI-5。

相比上一代的骁龙4Gen1以及天玑810等处理器都要强一些,比不过骁龙778,就是这么一款入门级5G处理器,由于其功耗较低,再搭配石墨立体散热系统,玩游戏不怎么发烫,帧率也相对稳定,日常流畅用最少3年没问题。

而最近有红米Note13采用的就是这个天玑6080处理器,6nm工艺制程性能基本上介于骁龙750G和骁龙778之间,安兔兔跑分成绩在39万左右,日常使用的流畅度还不错,主流游戏都没有适配高帧,运行玩着、吃鸡这类游戏能玩,但帧率和画质在复杂场景下会有波动。
